Arquitectura del sistema

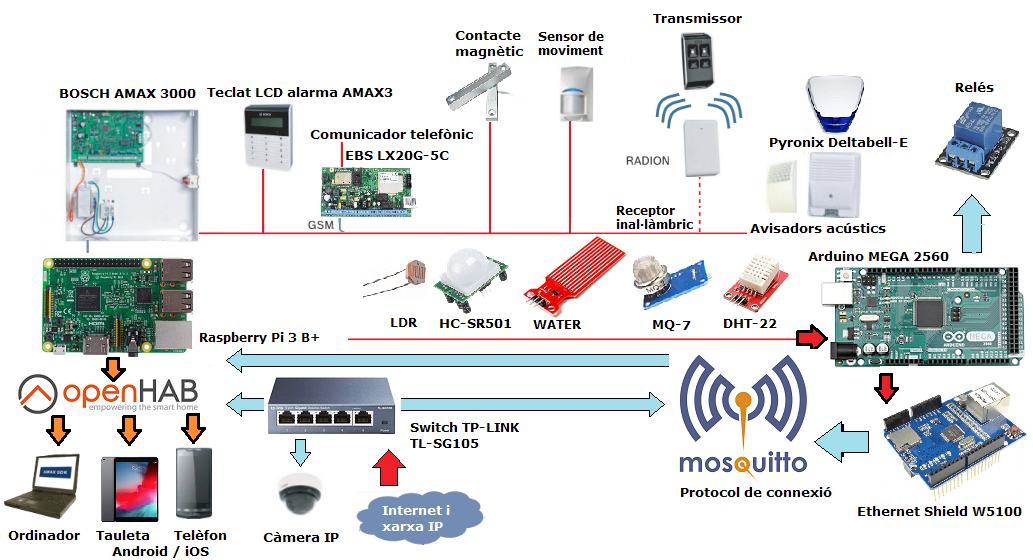

    En l'esquema es mostra l'arquitectura de connexió entre els elements que s'han utilitzat en la construcció d'aquest sistema. Consta de dues plaques principals, un ordinador Rasoberrey Pi 3 B+ i un microcontrolador Arduino MEGA 2560. Aleshores, estan connectats a aquest últim dispositiu els sensors i actuadors.
    L'ordinador Raspberry Pi s'encarrega d'establir les comunicacions del sistema amb els usuaris finals i Internet.

    Llicència de Creative Commons

    El microcontrolador

    Arduino MEGA 2560

    Aquest dispositiu és un microcontrolador que té connectats tots els sensor si actuadors i es connecta a Internet mitjançant cable de xarxa a partir d'una placa addicional anomenada Arduino Ethernet Shield.

    A partir de la redacció d'un codi, el microcontrolador es connecta a la xarxa i es comunica amb una altra placa, l'ordinador Raspberry Pi.

    Per saber-ne més

    Codi del microcontrolador a GitHub

    L'ordinador

    Raspberry Pi 3 B+

    És un ordinador de placa única al qual s'hi instal·la openHAB, una platafroma de codi obert que permet generar una interfície en forma de llegenda per tal que l'usuari final hi pugui interactuar. Es va programar per relacionar-se amb cadascun dels elements.

    Per saber-ne més sobre Raspberry Pi

    Per saber-ne més sobre openHAB

    El sistema d'alarma

    BOSCH AMAX 3000

    És una central processadora d'alarmes a la qual s'hi han connectat els sensors d'intrusió de moviment i de contacte magnètic. S'ha utilitzat aquest dispositiu per assegurar-ne l'eficiència i el grau de seguretat. S'ha adaptat el llenguatge del sistema convencional per tal de connectar-se al sistema domòtic.

    Per saber-ne més

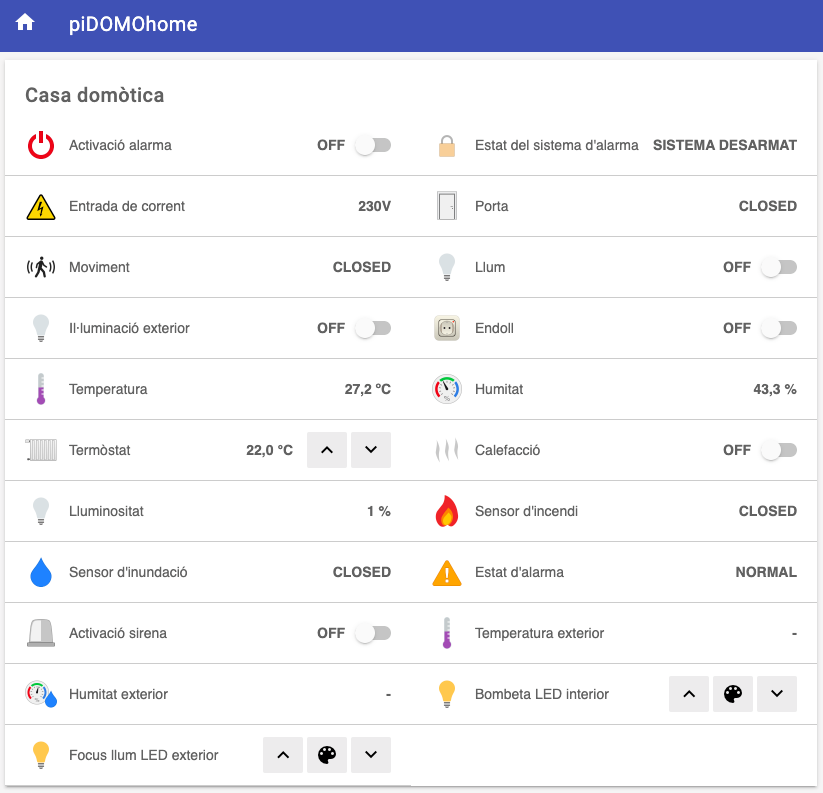

    Interfície openHAB

    A continuació es mostra l'interfície multidispositiu que genera la plataforma de codi obert openHAB. Aquesta es pot mostrar en temps real a través del lloc web myopenHAB i amb l'ús d'unes credencials. S'hi mostra l'estat dels sensors i actuadors i és possible interactuar-hi.

    myopenHAB
